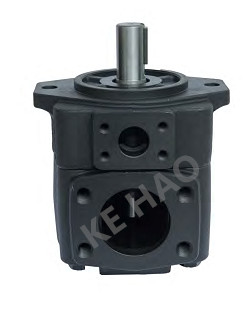

Única bomba de aleta servo comercial do , bomba hidráulica do carregador do cartucho

Bomba servo da série do HTS única

descrição do produto:

Conhecimento:

Primeiramente, o princípio de funcionamento de única bomba de aleta ativa

A bomba é composta do rotor 1, do estator 2, da lâmina 3, da placa da distribuição de óleo e da tampa de extremidade. A superfície interna do estator é um furo cilíndrico. Há uma excentricidade entre o rotor e o estator. A lâmina pode deslizar flexivelmente no entalhe do rotor. Sob a ação da força centrífuga quando o rotor gerencie e o óleo da pressão na raiz da lâmina, a parte superior da lâmina é próxima à superfície interna do estator, assim que uma cavidade de trabalho selada é formada entre as duas lâminas adjacentes, a placa da distribuição de óleo, o estator e o rotor. Quando o rotor gerencie no sentido anti-horário, a lâmina no lado direito da imagem estende para fora, e o volume da cavidade de trabalho da selagem aumenta gradualmente, tendo por resultado um vácuo, assim que o óleo é inalado através das janelas no porto 6 da sução e na placa 5. da distribuição de óleo. Quando no lado esquerdo da figura. A lâmina é retraída para dentro, o volume da cavidade da selagem é reduzido gradualmente, e o óleo na cavidade da selagem é extraído através da outra janela da placa da distribuição de óleo e do porto de pressão 1 e output ao sistema. Em processo de girar o rotor, o óleo do óleo e da pressão de óleo é cada vez, assim que é chamado uma bomba deatuação. O rotor é sujeitado a uma força hidráulica radial do desequilíbrio, que seja sabida igualmente como um tipo não-equilibrado bomba, com uma grande carga do rolamento. O deslocamento da bomba pode ser variado variando a quantidade de excentricidade entre o estator e o rotor, de modo que a bomba seja uma bomba variável.
